tableau de bord numérique pour mon RX

Aller en bas

tableau de bord numérique pour mon RX Empty tableau de bord numérique pour mon RX

Message par squal13 23/1/2021, 14:40

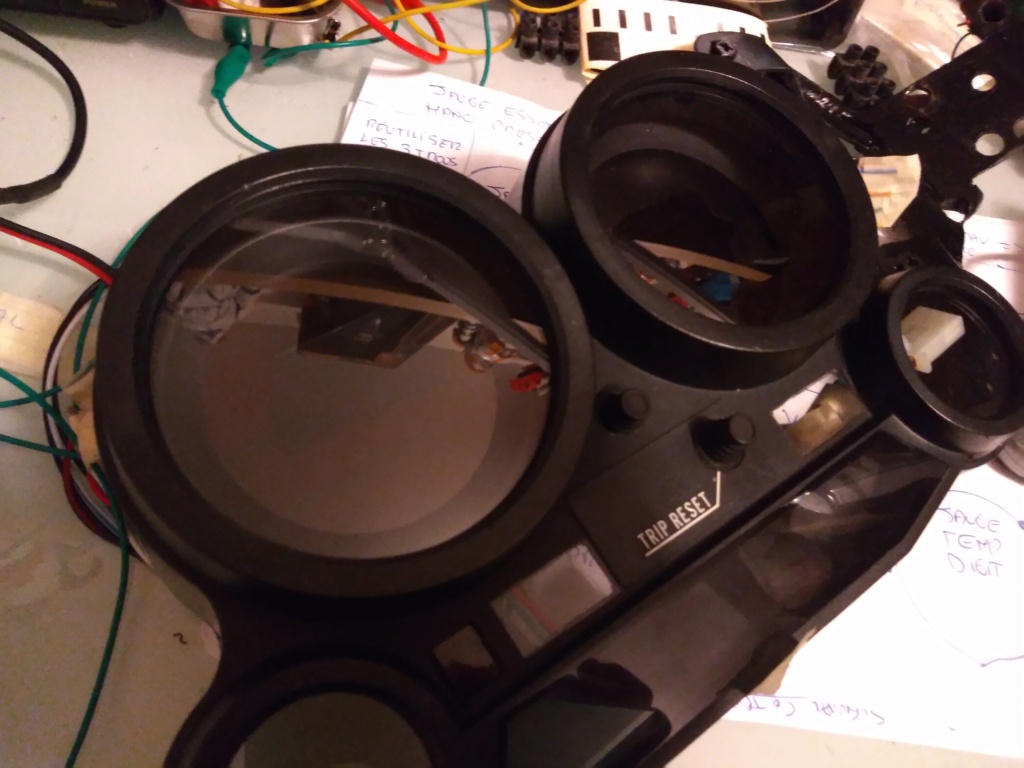

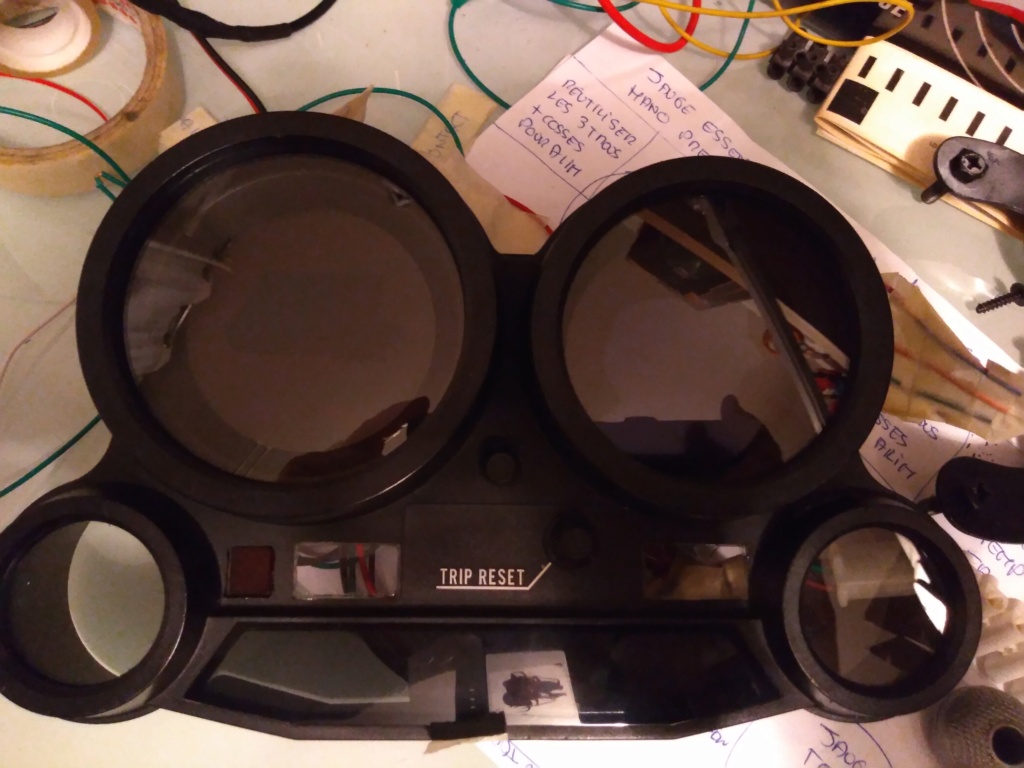

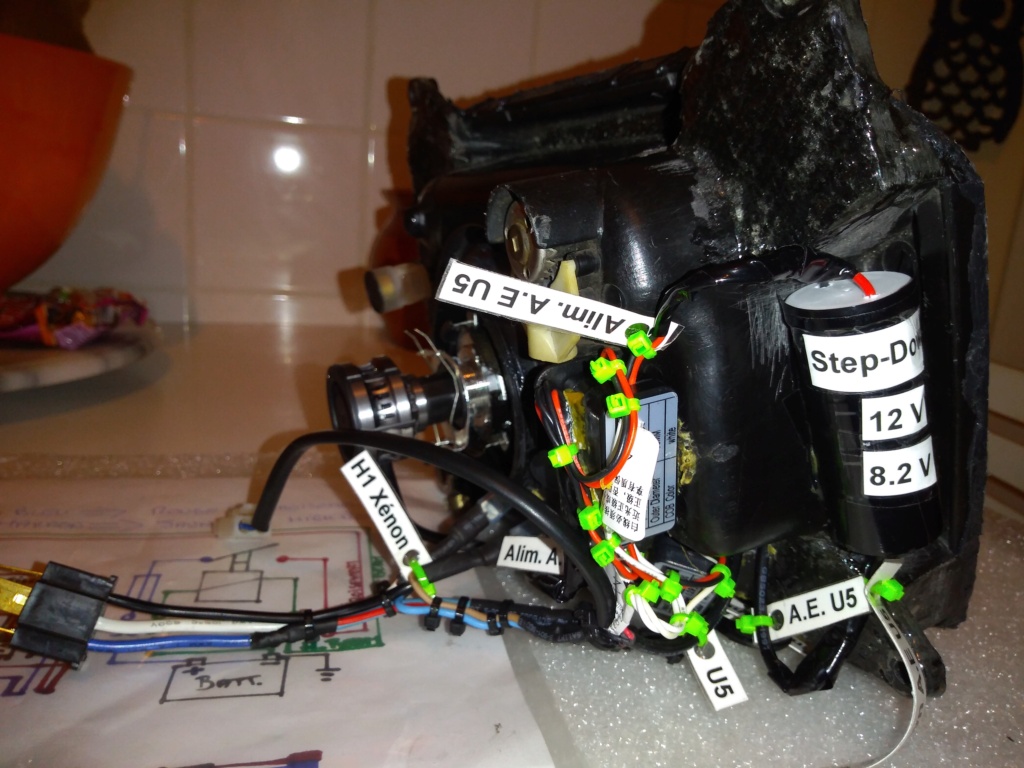

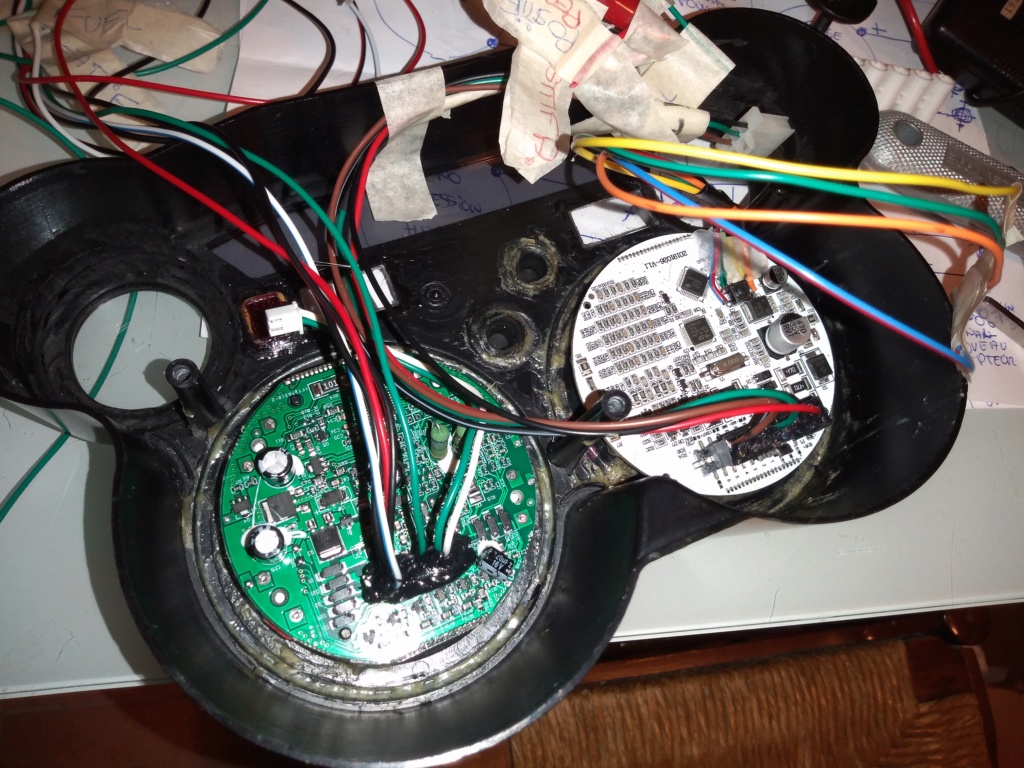

Salut a tous, en cette periode austere.....faut arrivé a garder le moral....et que de mieux de se lancer des projets irréalisable Laughing Laughing !!! créer de A a Z un compteur numérique a partir d'écran TFT; seul impératif conserver la plastique du tableau de bord d'origine et pouvoir le remplacer avec celui d'origine en plug and play Laughing  !! deja c'est une gageure !! le reste , deux ecrans TFT programmable, des soudures, des notions de programmation et c'est tout !!! bon et puis...comme j'aime relevé les défis,  pourquoi me rajouter un shift light sur mesure au RX en partant de rien!!! me reste encore du travail, step down pour stabiliser la tension de la moto etc...etc.... et comme mon zrx me fait des siennes en ce moment, cela me ralentit sur le rx!!! ah, j'oubliais je me suis fabriqué(encore) un nouveau phare entierement automatisé, a monter également!! quelques photos, A+ les amis et bosser bien dans vos garagestableau de bord numérique pour mon RX P_202087
tableau de bord numérique pour mon RX P_202111
tableau de bord numérique pour mon RX P_202110
!!!tableau de bord numérique pour mon RX P_202112
tableau de bord numérique pour mon RX P_202113tableau de bord numérique pour mon RX P_202115
tableau de bord numérique pour mon RX P_202114tableau de bord numérique pour mon RX P_202090
tableau de bord numérique pour mon RX P_202089
tableau de bord numérique pour mon RX P_202088

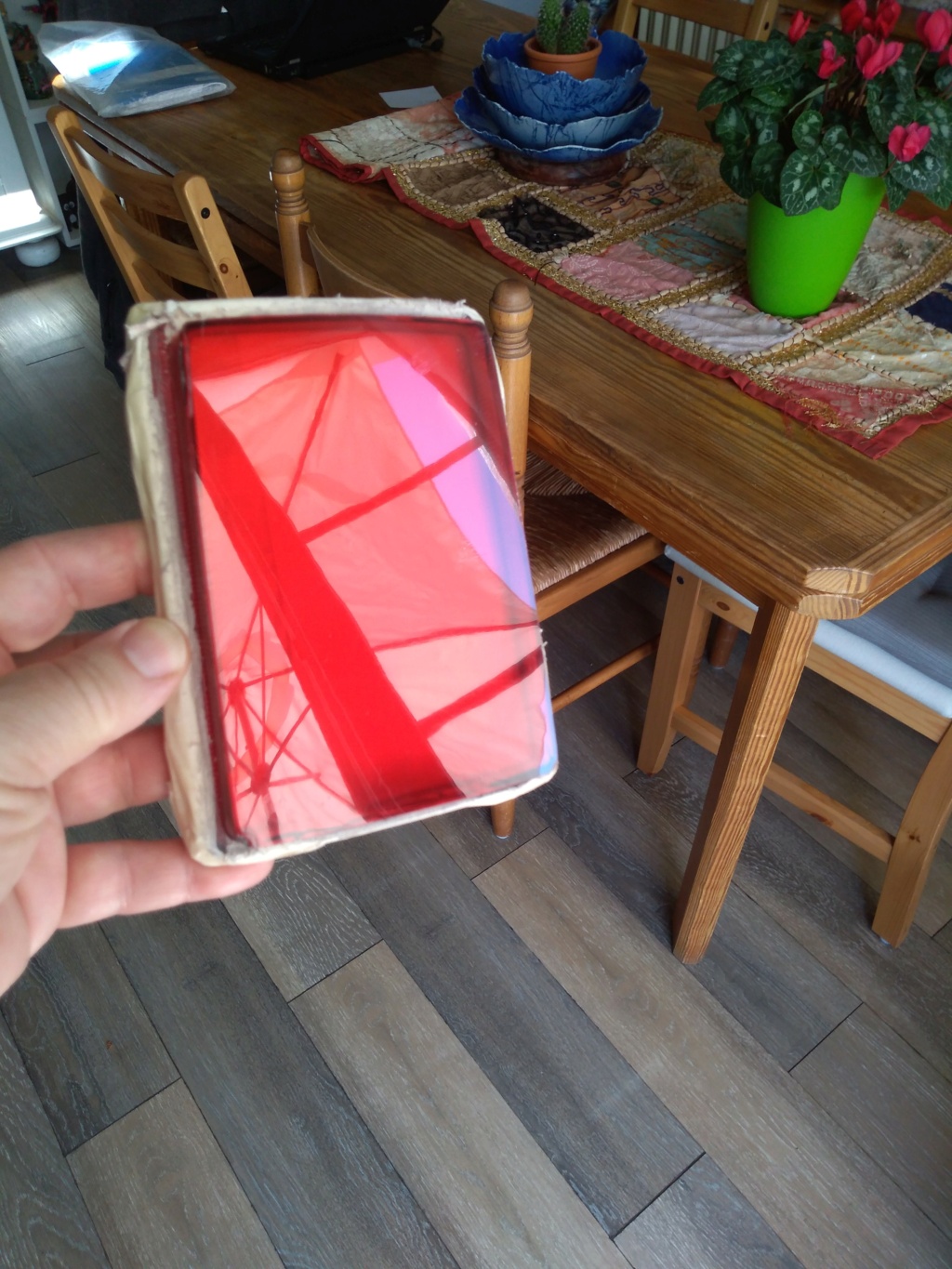

lol, j'allais oublier, je me suis amusé a fabriquer un feu arriere egalement, a monter un jour.... Laughing
tableau de bord numérique pour mon RX P_202091tableau de bord numérique pour mon RX P_202094tableau de bord numérique pour mon RX P_202095

squal13
jeune padawan
jeune padawan

Messages : 83
Date d'inscription : 29/08/2019

Sylvain, mottac01, Phil.R et Lolo19 aiment ce message

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par laurent59 23/1/2021, 15:20

tableau de bord numérique pour mon RX 842933919
laurent59
laurent59
Pilote
Pilote

Messages : 1498
Date d'inscription : 03/05/2018
Age : 56
Localisation : Hauts de France

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par Lolo19 23/1/2021, 21:17

sacré projet, bon courage à toi

Lolo19
Débutant
Débutant

Messages : 175
Date d'inscription : 19/08/2020

squal13 aime ce message

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par vava 24/1/2021, 08:44

tableau de bord numérique pour mon RX 172015990
vava
vava
Pilote
Pilote

Messages : 797
Date d'inscription : 03/05/2018
Age : 53
Localisation : castelsarrasin

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par laurent59 24/1/2021, 10:22

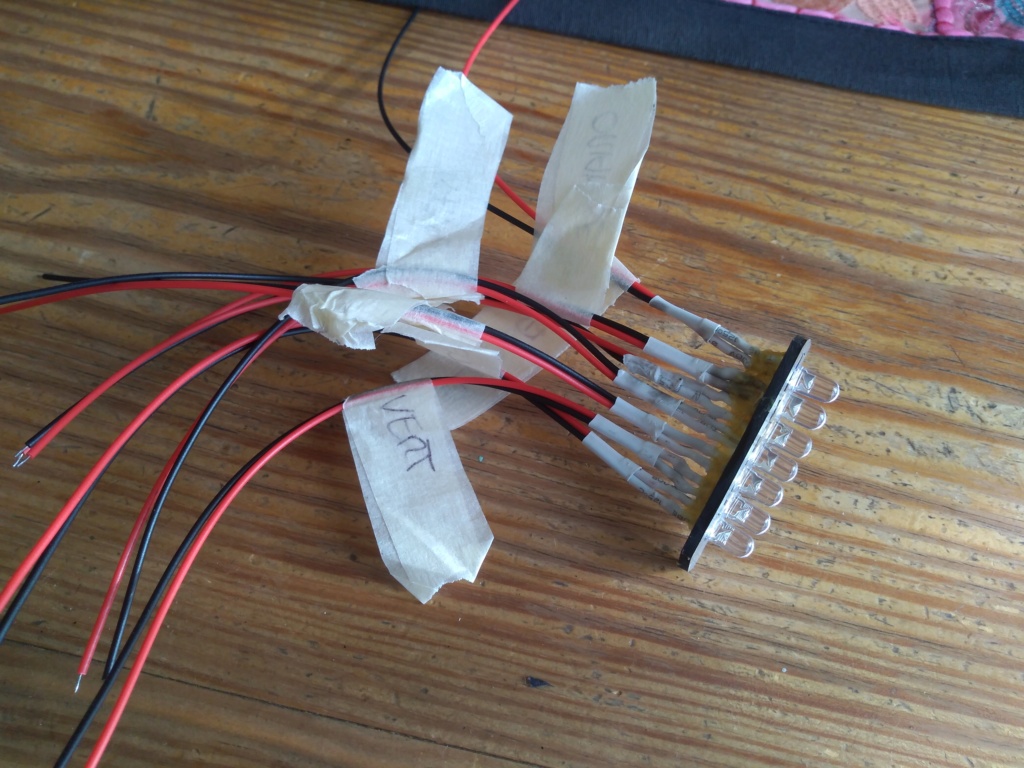

C'est un indicateur de rapport engagé?

tableau de bord numérique pour mon RX P_202114
laurent59
laurent59
Pilote
Pilote

Messages : 1498
Date d'inscription : 03/05/2018
Age : 56
Localisation : Hauts de France

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par squal13 24/1/2021, 12:49

non un shift light programmable

squal13
jeune padawan
jeune padawan

Messages : 83
Date d'inscription : 29/08/2019

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par squal13 24/1/2021, 13:05

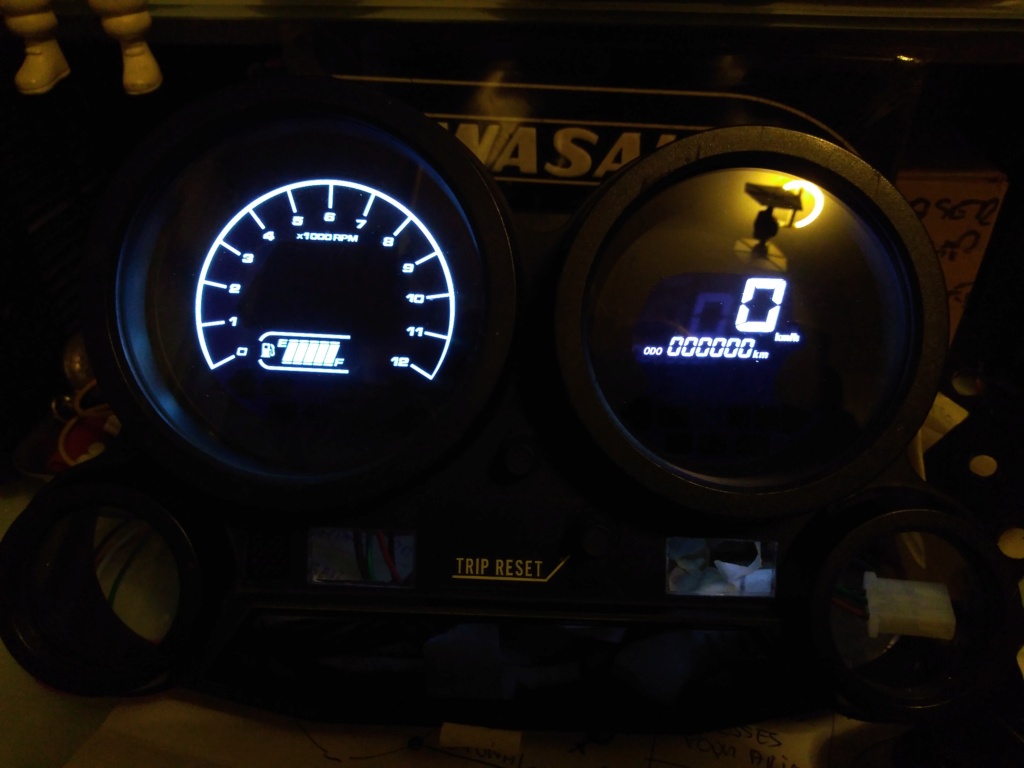

Impulsion de la fréquence d'origine du RX programmé dans le compte tour ainsi que l'impédance de la jauge a essence du RX , périmètre de la roue du RX programmé dans le compteur de vitesse , plus de câble de compteur d'origine remplacé par  un capteur de vitesse électro magnétique. Bon c'est pas encore terminé tout ça mais le principal est fait !!!!tableau de bord numérique pour mon RX P_202117
tableau de bord numérique pour mon RX P_202118
tableau de bord numérique pour mon RX P_202119tableau de bord numérique pour mon RX P_202120

squal13
jeune padawan
jeune padawan

Messages : 83
Date d'inscription : 29/08/2019

mottac01 aime ce message

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par Sylvain 24/1/2021, 13:26

Eh bien c'est du haut niveau là de transformation. affraid
Sylvain
Sylvain
Pilote
Pilote

Messages : 1018
Date d'inscription : 03/05/2018
Age : 49
Localisation : var

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par vava 24/1/2021, 16:34

Sylvain a écrit:Eh bien c'est du haut niveau là de transformation. affraid

tableau de bord numérique pour mon RX 2456079789 affraid
vava
vava
Pilote
Pilote

Messages : 797
Date d'inscription : 03/05/2018
Age : 53
Localisation : castelsarrasin

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par Lolo19 24/1/2021, 20:45

non de zeus !!

Lolo19
Débutant
Débutant

Messages : 175
Date d'inscription : 19/08/2020

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par Phil.R 24/1/2021, 20:57

Bravo tableau de bord numérique pour mon RX 286157116
Un petit tuto avec les grandes lignes de le transformation m'aurait plus Wink
Phil.R
Phil.R
Pilote
Pilote

Messages : 1124
Date d'inscription : 17/12/2018
Age : 55
Localisation : La Seyne sur Mer (83)

Lolo19 aime ce message

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par laurent59 24/1/2021, 22:25

Ce sont des lentilles en lieu et place des vitres de tableau de bord ou les vitres d'origine sont toujours présentes?
laurent59
laurent59
Pilote
Pilote

Messages : 1498
Date d'inscription : 03/05/2018
Age : 56
Localisation : Hauts de France

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par squal13 24/1/2021, 23:36

non, ce sont bien les vitre d'origine qui sont présente

squal13
jeune padawan
jeune padawan

Messages : 83
Date d'inscription : 29/08/2019

Lolo19 aime ce message

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par squal13 30/1/2021, 19:49

Salut petite vidéo , hier soir je me suis occupé d'installer les deux micros Switch pour accéder au menu totaliseur kilométrique et journalier, remise a zéro, horloge et son réglage et accès au backdoor pour interagir dans la configuration, nombre de cylindres, périmètre de roue, signal compte tour, , nombre de lignes jauge a essence,etc...., fonctionnel

squal13
jeune padawan
jeune padawan

Messages : 83
Date d'inscription : 29/08/2019

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par squal13 30/1/2021, 19:50


squal13
jeune padawan
jeune padawan

Messages : 83
Date d'inscription : 29/08/2019

Sylvain et Phil.R aiment ce message

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par Mike R. 31/1/2021, 09:30

Sacré taf Squal13 tableau de bord numérique pour mon RX 286157116 tableau de bord numérique pour mon RX 286157116
Mike R.
Mike R.
Pilote
Pilote

Messages : 1358
Date d'inscription : 18/04/2019
Age : 45
Localisation : Pleyber-Christ [29]

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par squal13 31/1/2021, 17:26

mon tableau de bord avance bien!! Very Happy photo :tableau de bord numérique pour mon RX Img_2052 lol!

squal13
jeune padawan
jeune padawan

Messages : 83
Date d'inscription : 29/08/2019

mottac01 et Phil.R aiment ce message

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par squal13 31/1/2021, 17:29

Ah mince!!! je me suis trompé de photo Laughing !!! voila la bonne!!!
tableau de bord numérique pour mon RX P_202122
tableau de bord numérique pour mon RX P_202121

squal13
jeune padawan
jeune padawan

Messages : 83
Date d'inscription : 29/08/2019

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par squal13 31/1/2021, 17:34

petite video
https://youtu.be/PF4tV8KcRg4

squal13
jeune padawan
jeune padawan

Messages : 83
Date d'inscription : 29/08/2019

mottac01 aime ce message

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par laurent59 31/1/2021, 18:19

tableau de bord numérique pour mon RX 3839529558
laurent59
laurent59
Pilote
Pilote

Messages : 1498
Date d'inscription : 03/05/2018
Age : 56
Localisation : Hauts de France

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par Phil.R 31/1/2021, 18:46

laurent59 a écrit:tableau de bord numérique pour mon RX 3839529558
tableau de bord numérique pour mon RX 2456079789
Phil.R
Phil.R
Pilote
Pilote

Messages : 1124
Date d'inscription : 17/12/2018
Age : 55
Localisation : La Seyne sur Mer (83)

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par nono71 1/2/2021, 16:27

Trop beau... tableau de bord numérique pour mon RX 3839529558
nono71
nono71
Débutant
Débutant

Messages : 130
Date d'inscription : 10/10/2020
Age : 50
Localisation : Suisse

Revenir en haut Aller en bas

tableau de bord numérique pour mon RX Empty Re: tableau de bord numérique pour mon RX

Message par Sylvain 2/2/2021, 09:43

Respect  tableau de bord numérique pour mon RX 286157116
